WHJ系列单相智能型交流净化稳压电源
|
|
| |
| 概 述 |
WHJ系列智能型交流净化稳压电源是一种高性能新型电子式交流电源稳压设备，是目前国际上流行的性能比较优越的交流稳压电源品种之一，被广泛应用于高精尖电器设备和常规用电设备的供电稳压。美国已将净化电源应用于军事、航天需要高可靠和高稳定交流电源的场合。
WHJ系列智能型交流净化、稳压、抗干扰和自动保护等多功能于一体，具有稳压范围宽、响应速度快、精度高、抗干扰、抗负载冲击力能力强、寿命长、噪音低等优点。 |
| |
| 应用范围 |
| 计算机、复印机、测试设备、照明设备、电视设备、医疗设备、通讯设备、工业自动化等。 |
| |
| 特 点 |
空载特性：在输入电压接近稳压电源的最高输入电压保护值时，容性输入达电流****值。由于此电流为容性电流，因此为无功电流，在有功电流表上，此电流无指示。注意稳压电源的空载输入电流不是稳压电流的自损耗电流。
效率：稳压电源没有机械损耗，也没有电子管等热损耗较大的元件，因此，其效率要比其它类型稳压电源高。
净化功能：净化功能是交流净化稳压电源特有的功能，所谓净化功能即对干扰杂波的滤除能力，这种净化功能是双向的，即可以滤除电网对负载的干扰，又可以滤除负载对电网的干扰，还能收外电路的高能量脉冲干扰，具有一定的防雷击能力。
低失真度：稳压电源内的“p”型滤波器以及特设的奇次谐波滤波器能有效的降低输出电压波形的失真度。
过载能力：稳压电源具有较强的抗过载能力，而且在过载时其运行特性不变。
响应速度：交流净化稳压电源对负载突变和线路输入突变具有很短的响应时间，其典型响应时间不少于40ms(两个电源周期)，因此它特别适合应用于电压起伏波动较大的场合(如工业生产现场)。
带负载开机和软起动：本电源可带有负载开机，具有软起动功能。三相分调：这样可以保证每相输出电压的精度不变，在负载发生变化或负载不平衡时，不会影响输出电压的平衡。
允许在三相电压严重不平衡情况下工作，如在A相输入电压(对零线)250V而B相输入电压190V时，本稳定电源可正常工作，且 无任何机械调整装置，无碳刷，无磨损，一次安装成功后，无须维护和调整。
三相同步开机和三相同步关断：三相稳压电源开机时三相同时投入工作，三相稳压电源在工作时，如遇某相工作异常而停止工作(如出现过欠压保护)时，其它两相也随之同步停止工作，切断负载电源。 |
| |
|
| |
| 主要技术参数 |
| 输 入 电 压 |
单相电压，187-253V 三相电压323-437V |
| 输 出 电 压 |
单相电压，220V±1% 三相电压380±1% |
| 工 作 频 率 |
50Hz±0.5% |
| 相 数 |
单相、三相 |
| 相 对 湿 度 |
≤95% |
| 环 境 温 度 |
-10℃-+40℃ |
| 过 压 保 护 |
输出电压高于245±2V报警切断输出 |
| 效 率 |
>93%（潢载full load） |
| 抑 制 脉 宽 |
单相输入3000V，75uS单脉冲时，输出残余电压<30V |
| 响 应 时 间 |
≤40ms |
| 附加波行失真 |
≤5% |
| 音 频 噪 音 |
≤50dB |
| 负载功率因数 |
>0.8 |
|
| |
| 型号、尺寸、重量 |

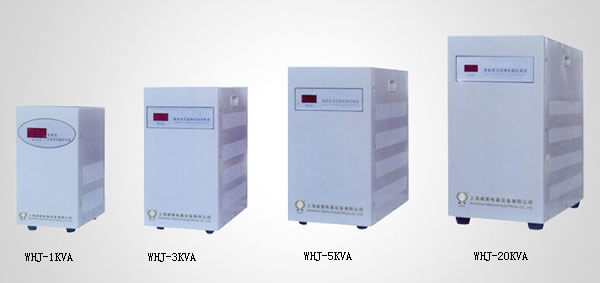

WHJ单相 |
型号规格 |
产品尺寸(cm) |
台数(pcs) |
毛/净重(kg) |
WHJ-1KVA |
30×13×26.5 |
1 |
10.5/9.5 |
WHJ-2KVA |
40×19×36.5 |
1 |
19/16 |
WHJ-3KVA |
40×19×36.5 |
1 |
21/18 |
WHJ-5KVA |
48×21×39.5 |
1 |
29/26 |
WHJ-10KVA |
48×21×43.5 |
1 |
36/33 |
WHJ-15KVA |
55×27×52.5 |
1 |
62/55 |
WHJ-20KVA |
55×27×52.5 |
1 |
70/63 |
WHJ-30KVA |
60×45×100 |
1 |
110/96 |

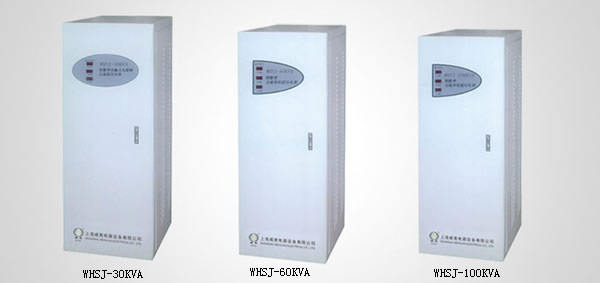

WHSJ三相 |
WHSJ-3KVA |
48×21×43.5 |
1 |
37/34 |
WHSJ-6KVA |
50×25×57.5 |
1 |
53/46 |
WHSJ-10KVA |
55×27×73 |
1 |
71/61 |
WHSJ-15KVA |
60×45×100 |
1 |
120/105 |
WHSJ-30KVA |
60×45×100 |
1 |
144/130 |
WHSJ-60KVA |
70×50×130 |
1 |
270/240 |
WHSJ-100KVA |
88×55×140 |
1 |
350/310 |
WHSJ-150KVA |
100×60×180 |
1 |
420/370 |
WHSJ-180KVA |
100×60×180 |
1 |
600/550 |
WHSJ-225KVA |
110×70×200 |
1 |
850/800 |
WHSJ-300KVA |
110×70×200 |
1 |
1000/920 |
|
| |
